Déployer un firewall opensource pfSense

Ce guide va vous aider à déployer votre firewall opensource pfSense dans le Cloud de Confiance en seulement quelques minutes.

Prérequis​

Les prérequis à ce guide sont les suivants :

  1. Avoir souscrit à l'offre Cloud Temple : vous devez disposer de votre organisation, de votre tenant et de vos accès,
  2. Avoir les droits sur le module compute.

Ce document décrit les étapes à suivre pour déployer un firewall virtuel pfSense.

Déployer un firewall opensource pfSense​

pfSense est un projet open source basé sur freeBSD permettant de mettre en place un firewall virtuel.

Un firewall pfSense s'administre via une interface web, il faut donc disposer d'une deuxième machine avec une interface graphique ayant une adresse IP dans le même réseau LAN que le firewall pour pouvoir le configurer.

Nous aurons besoin d'un ensemble de deux VM :

  • la première sera la machine sur laquelle nous allons déployer le firewall
  • la deuxième sera la machine à partir de laquelle nous allons administrer le firewall.

Demander une livraison d'accès internet​

La première étape consiste à récupérer les informations d'accès internet ici. Vous devez avoir les informations suivantes :

  • prefix public
  • prefix interconnection
  • any-cast gateway
  • plage IP
  • local AS
  • AS de Cloud Temple
  • keepalive timers et le hold-time timer
  • les adresses des routes servers

Installation et configuration réseau des interfaces​

Vous pouvez ensuite déployer votre vm pfSense :

  1. Installation du firewall depuis le template pfSense dans Console :
  2. Configuration des interfaces LAN et WAN du firewall : l'interface WAN doit être dans votre vLAN internet, son IP sera prise dans la plage IP qui vous a été communiquée par le CDS ainsi que la default GW.
  3. Installation de la deuxième machine de management.
  4. Configuration de l'interface de la VM de management : cette machine doit être dans le même réseau que celui dans lequel l'interface LAN du firewall a été configurée.

Accès au Firewall​

Une fois que les deux VM sont bien installées, la deuxième étape consiste à accéder au firewall afin de commencer sa configuration.

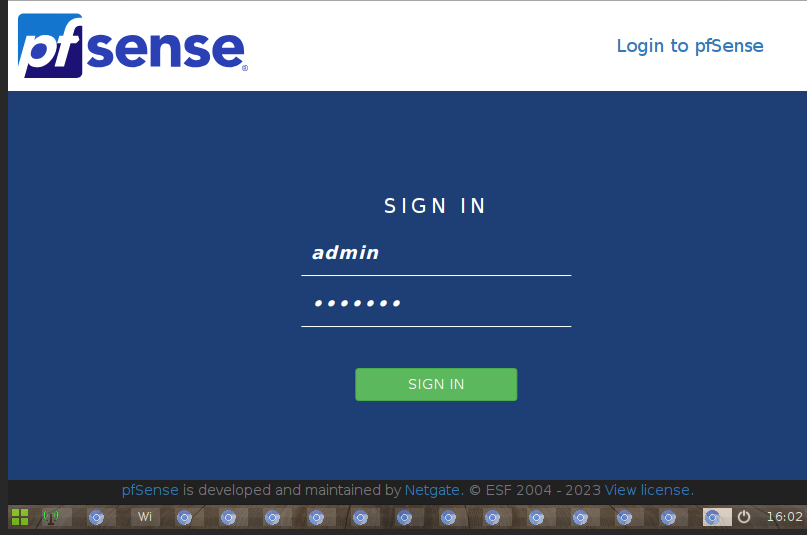

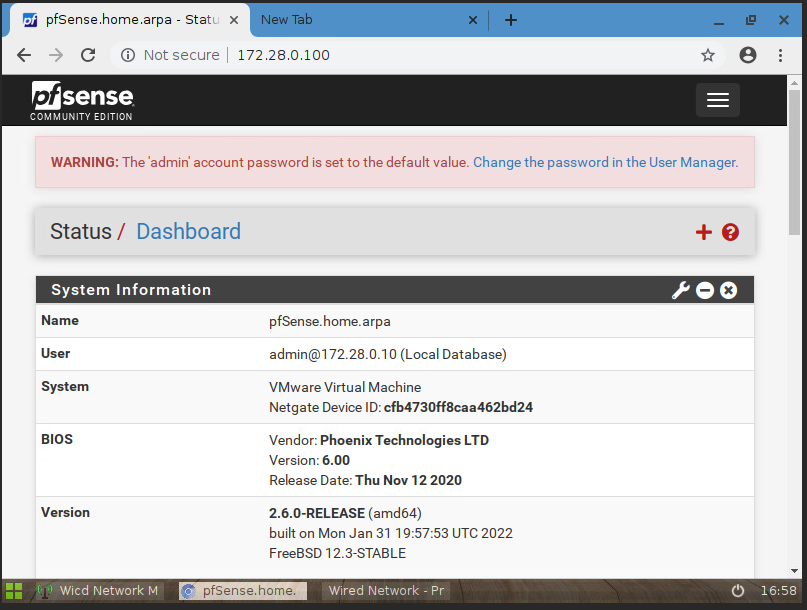

  • accéder à l'interface web du firewall depuis la vm de management :
  • login par défaut :
    • username : admin
    • password : pfsense (pensez à changer le mot de passe par default)

Configuration du firewall​

Cette étape consiste à configurer les neighbors BGP du FW.

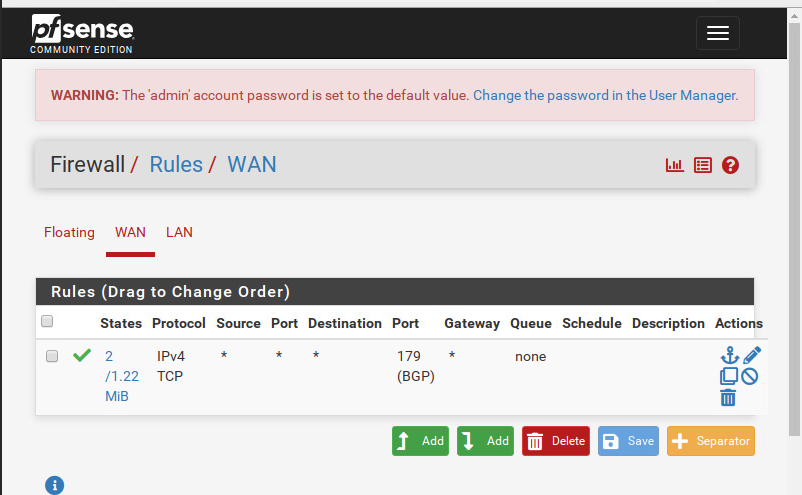

  • dans un premier temps, pensez à autoriser le Flux BGP en TCP 179 dans 'Firewall > Rules' :

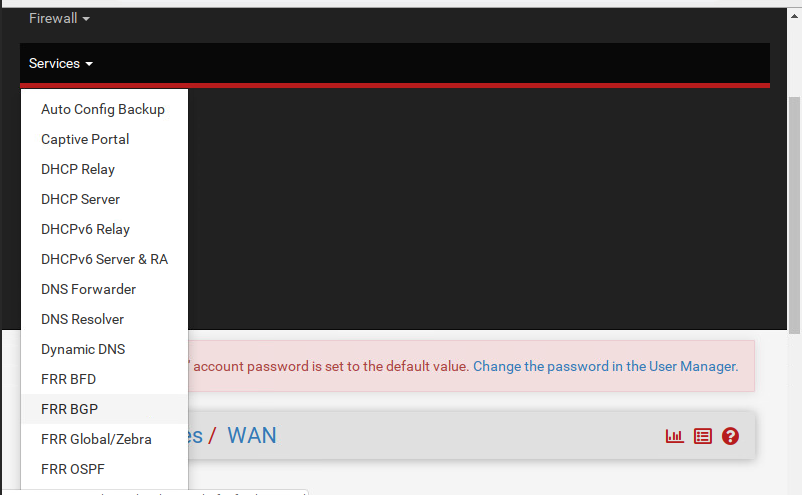

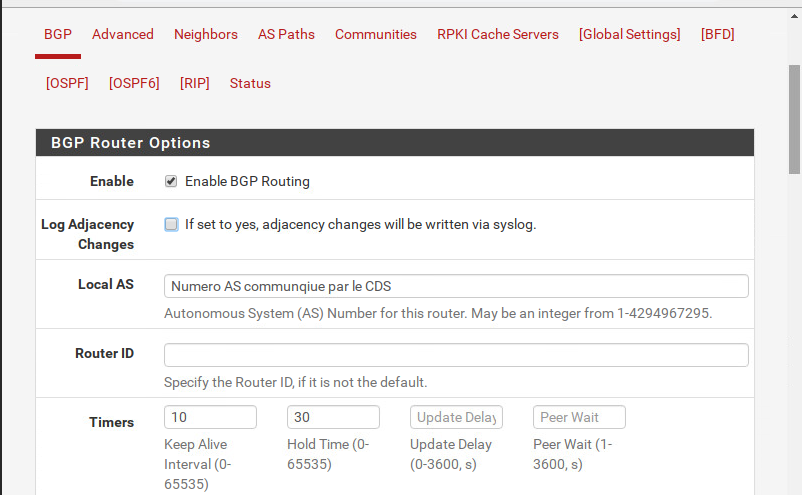

  • Allez dans 'services > FRR BGP' pour commencer la configuration de votre session BGP :
  • Cochez les deux premières cases et indiquez le numéro de votre local AS et les times tel qui vous ont été communiqués par le CDS.

Configuration des neighbors BGP​

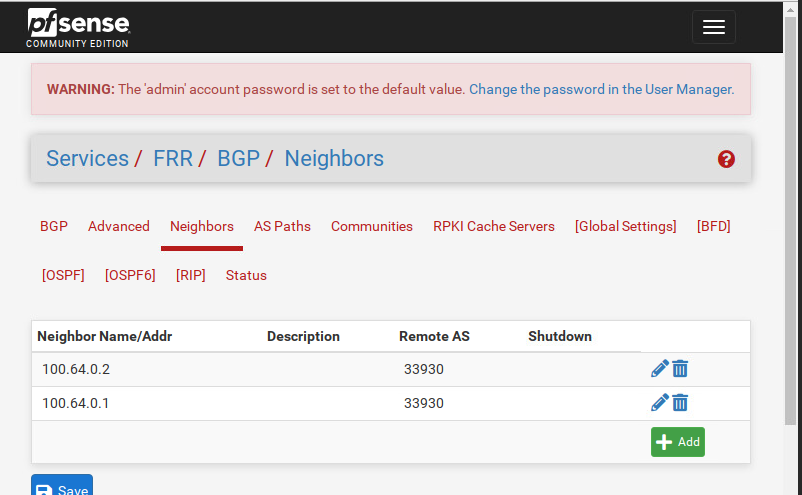

Dans Neighbors, cliquez sur +Add pour commencer à créer vos voisins BPG.

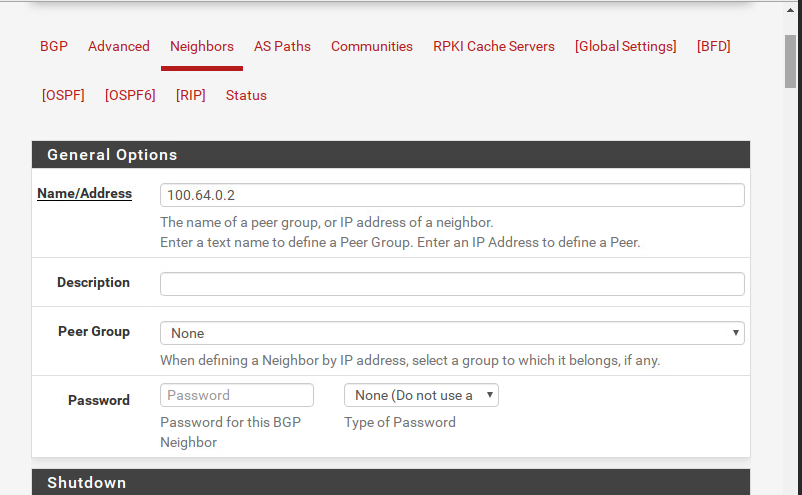

  • Pour chaque neighbor : renseignez son IP adresse dans 'General Options > Name/address'

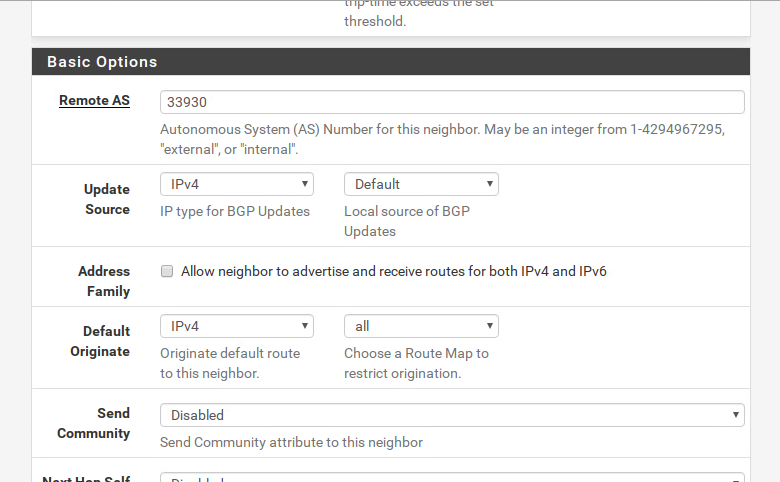

  • renseignez le remote AS (correspondant au numéro d'AS de cloud temple) dans basic options comme suit :

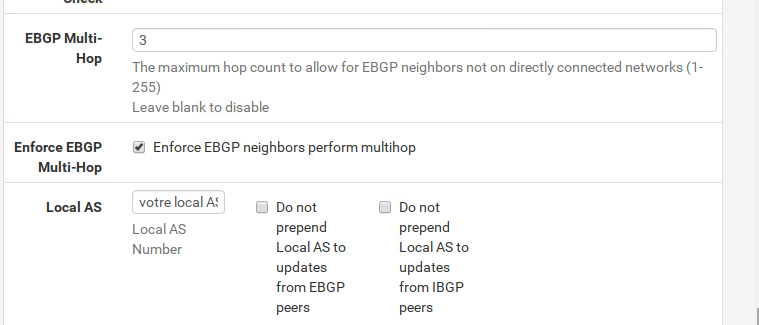

  • et enfin dans Advanced option, faites ceci :

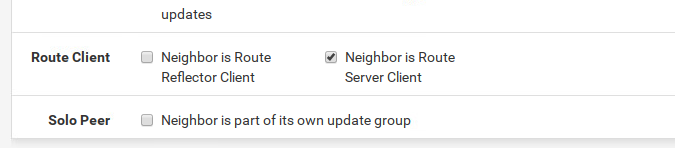

  • cochez la case qui définit le type de votre neighbor. Dans notre cas, c'est un route serveur :
  • à la fin, n'oubliez pas de sauvegarder vos modifications en cliquant sur 'save' :

Vérification de l'état de la session bgp avec les neighbors​

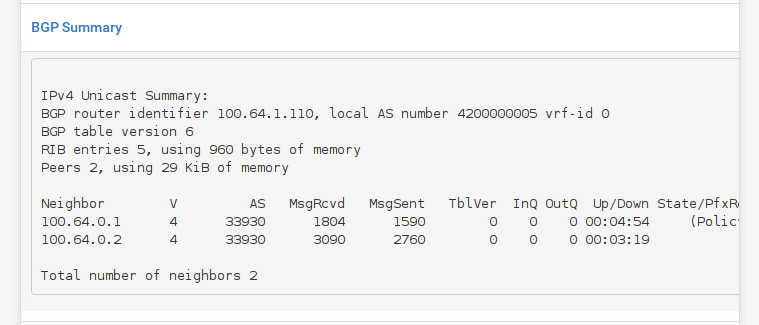

Dans Status, vous pouvez voir l'état de la session BGP que vous venez de configurer

Veillez à ce que le BGP State soit à established.

Annoncer son préfixe public​

Afin d'annoncer son préfixe public, vous pouvez créer des routes en /32 et faire la redistribution en static :

  • dans System > Routing > Static Routes : créer vos routes static en /32 en mettant la Gateway à Null4- 127.0.0.1
  • dans Services > FRR package > BGP > Network Distribution : activez la redistribution en local en choisissant IPV4 dans Reditribute FRR static routes.
