Desplegar un firewall virtual Fortigate

Objetivo de esta guía

Esta guía detalla los pasos esenciales para desplegar eficazmente un firewall individual o un clúster de firewalls en un entorno SecNumCloud.

Nota: Las configuraciones presentadas en este documento sirven como guía de referencia y deben ser cuidadosamente adaptadas a las especificidades técnicas, a los requisitos de seguridad y a los objetivos operativos propios de cada entorno

Prerrequisitos para esta guía

Derechos necesarios

El despliegue de los appliances virtuales requiere un acceso al tenant del cliente en la consola Cloud Temple con los permisos específicos siguientes:

Si utiliza la oferta OpenIaaS:

Nombre del permiso	Descripción del permiso
compute_iaas_opensource_console_access	Oferta OpenIaaS - Apertura de la consola de una máquina virtual
compute_iaas_opensource_infrastructure_read	Oferta OpenIaaS - Consulta de datos avanzados de los recursos VMware (reglas afinidad/anti-afinidad, configuración drs, etc)
compute_iaas_opensource_infrastructure_write	Oferta OpenIaaS - Gestión avanzada de los recursos VMware
compute_iaas_opensource_read	Oferta OpenIaaS - Consulta de los recursos de tipo Máquinas Virtuales
compute_iaas_opensource_management	Oferta OpenIaaS - Gestión de los recursos de tipo Máquinas Virtuales
compute_iaas_opensource_virtual_machine_power	Oferta OpenIaaS - Gestión de la alimentación de una máquina virtual
activity_read	Consulta de los registros logs y actividades

Si utiliza la oferta Vmware:

Nombre del permiso	Descripción del permiso
compute_iaas_vmware_console_access	Oferta Vmware - Apertura de la consola de una máquina virtual
compute_iaas_vmware_infrastructure_read	Oferta Vmware - Consulta de datos avanzados de los recursos VMware (reglas afinidad/anti-afinidad, configuración drs, etc)
compute_iaas_vmware_infrastructure_write	Oferta Vmware - Gestión avanzada de los recursos VMware
compute_iaas_vmware_read	Oferta Vmware - Consulta de los recursos de tipo Máquinas Virtuales
compute_iaas_vmware_management	Oferta Vmware - Gestión de los recursos de tipo Máquinas Virtuales
compute_iaas_vmware_virtual_machine_power	Oferta Vmware - Gestión de la alimentación de una máquina virtual
activity_read	Consulta de los registros logs y actividades

Si desea utilizar Terraform, se requieren los siguientes permisos adicionales:

Nombre del permiso	Descripción del permiso
tag_read	Consulta de las etiquetas, excepto las etiquetas RTMS
tag_write	Gestión de las etiquetas, excepto las etiquetas RTMS
iam_read	Consulta de los derechos de usuarios
iam_write	Gestión de los derechos de usuarios

La imagen OVA del appliance a desplegar debe estar disponible antes de comenzar el proceso. Encontrará las imágenes Fortinet en el sitio de soporte. Es necesario disponer de una cuenta de soporte Fortinet.

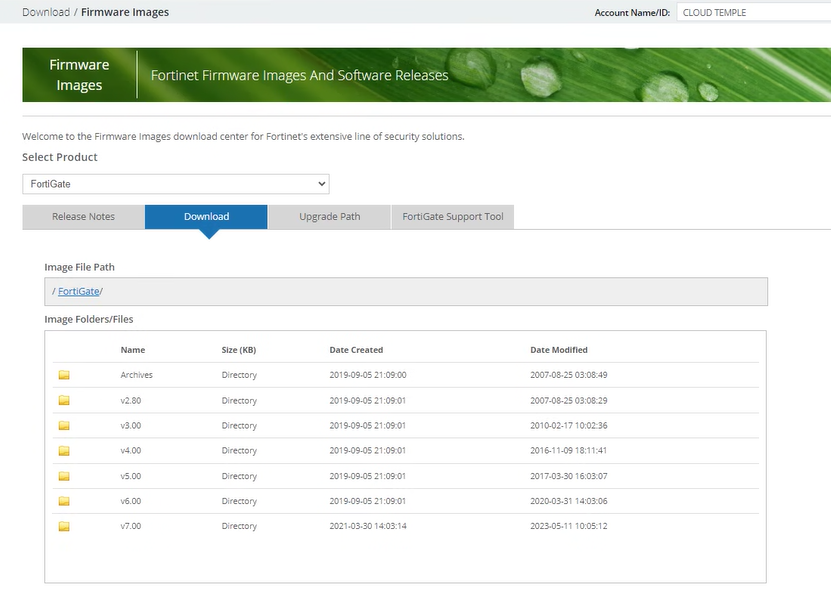

Vaya a la sección Download y luego a Firmware Images:

Al 1° de julio de 2024, la versión 7.2 es recomendada.

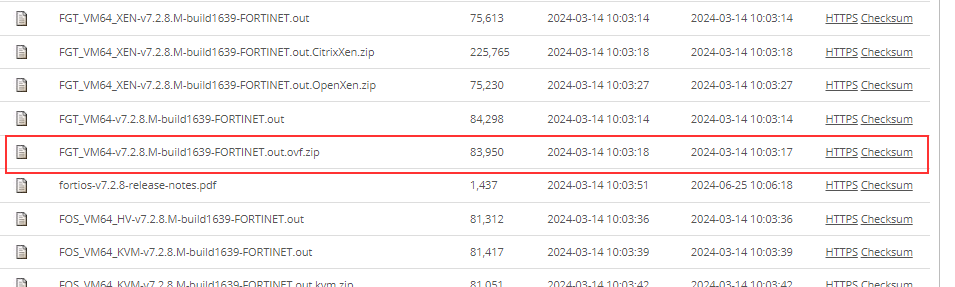

La imagen a descargar es la FGT_VM64 en formato OVF/ZIP:

Nota: Si ha suscrito a una unidad de obra firewall Fortinet, el soporte de Cloud Temple puede proporcionar la imagen en formato OVA así como la licencia asociada.

Unidades de obra de infraestructura - FIREWALLS VIRTUALES	Unidad	sku
FIREWALL UTM -Fortigate Virtual VM02V - sin vdom	1 clúster virtual	csp:fr1:licence:fw:ftg2
FIREWALL UTM -Fortigate Virtual VM04V - sin vdom	1 clúster virtual	csp:fr1:licence:fw:ftg4
FIREWALL UTM -Fortigate Virtual VM08V - sin vdom	1 clúster virtual	csp:fr1:licence:fw:ftg8
FIREWALL UTM -Fortigate - 5 vdom complementarios	5 vdom	csp:fr1:licence:fw:vdom

Información de conectividad de red

Debe disponer de la información necesaria para establecer la sesión BGP con el backbone. Estos datos están disponibles en la consola Cloud Temple, en la sección Network → Internet → ASNs:

También debe disponer de una franja de direcciones IP públicas cuyo alcance esté acorde con sus necesidades. La franja de direcciones reservada se indica en la consola Cloud Temple en la sección Network → Internet → IP públicas. Aquí hay un ejemplo:

Finalmente, debe disponer del bloque que le es asignado en la red de interconexión BGP para poder beneficiarse de una ruta hacia Internet. La red de interconexión Cloud Temple es el 100.64.0.0/16 y cada acceso dispone de una subred de interconexión de tipo /28. Esta red se utiliza para el establecimiento de la sesión BGP con el núcleo de enrutamiento Cloud Temple. Encontrará este rango en la consola Cloud Temple en la sección Network → Internet → IPs de interconexiones. Aquí hay un ejemplo:

Nota: Debe haber suscrito a las unidades de obras asociadas de conectividad a Internet. Entonces verá aparecer la información de conectividad en la consola Cloud Temple.

Estructura de red tipo

La estructura tipo de un despliegue Cloud Temple es de tipo Clúster en continuidad de actividad. Implica la implementación y suscripción a al menos 2 zonas de disponibilidad en una región.

El despliegue estándar de los firewalls se lleva a cabo en clúster, con un equipo en cada zona de disponibilidad SNC. Una red virtual asegura la sincronización del clúster. Los puertos WAN acceden a Internet a través de la red de interconexión.

Se necesita una configuración inicial para establecer las sesiones BGP, permitiendo así la conectividad a Internet. Las VLAN privadas se enrutan hacia las interfaces LAN del firewall virtual a través de un trunk (agrupación de redes de nivel 2 mediante la tecnología 802.1q).

Nota: Aunque no se recomienda esta arquitectura, esta guía también se aplica a los despliegues mono-AZ.

Importar el appliance Fortinet en la consola Cloud Temple

Descompresión del archivo appliance

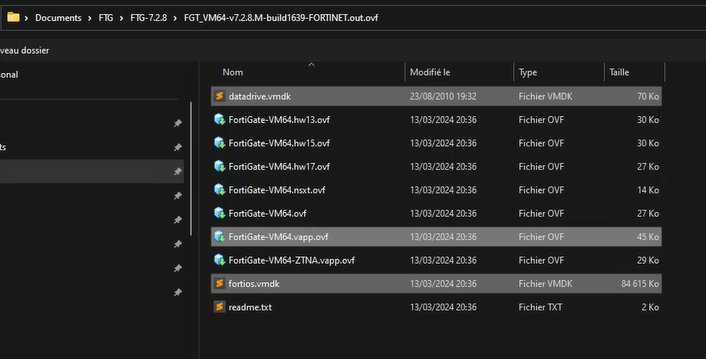

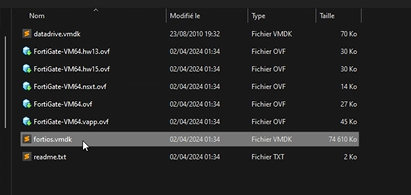

Después de descargar desde el sitio de soporte Fortinet, descomprima el archivo ZIP para obtener:

Los discos virtuales VMDK del appliance,
Los archivos OVF que describen el appliance para diferentes formatos de hardware virtual VMware.

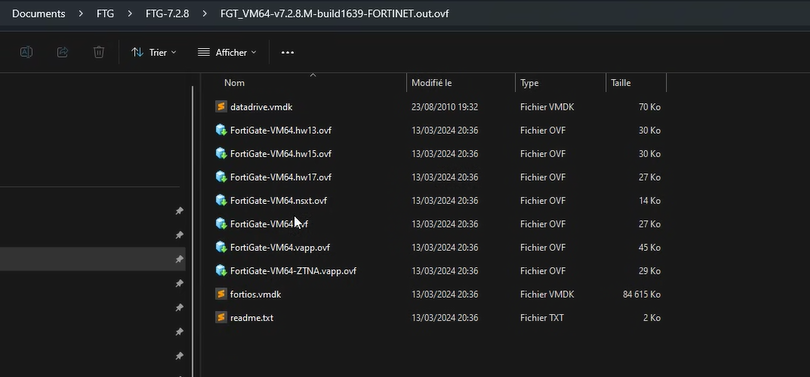

Aquí están los tipos de plantilla comúnmente integrados en el .ZIP:

Plantilla	Compatible con
FortiGate-VM64.ovf	ESXI 8.0 (versión de hardware 20) o posterior
FortiGate-VM64.hw13.ovf	ESXI 6.5 (versión de hardware 13) o posterior
FortiGate-VM64.hw15.ovf	ESXI 6.7U2+ (versión de hardware 15) o posterior
FortiGate-VM64.hw17.ovf	ESXI 7.0 (versión de hardware 17) o posterior
FortiGate-VM64.vapp.ovf	ESXI 8.0 (versión de hardware 20) o posterior
FortiGate-VM64.nsxt.ovf	ESXI 6.7U2+ (versión de hardware 15) o posterior
FortiGate-VM64-ZNTA.vapp.ovf	ESXI 7.0 (versión de hardware 17) o posterior

Importar el appliance en su catálogo de imágenes vía la consola Cloud Temple

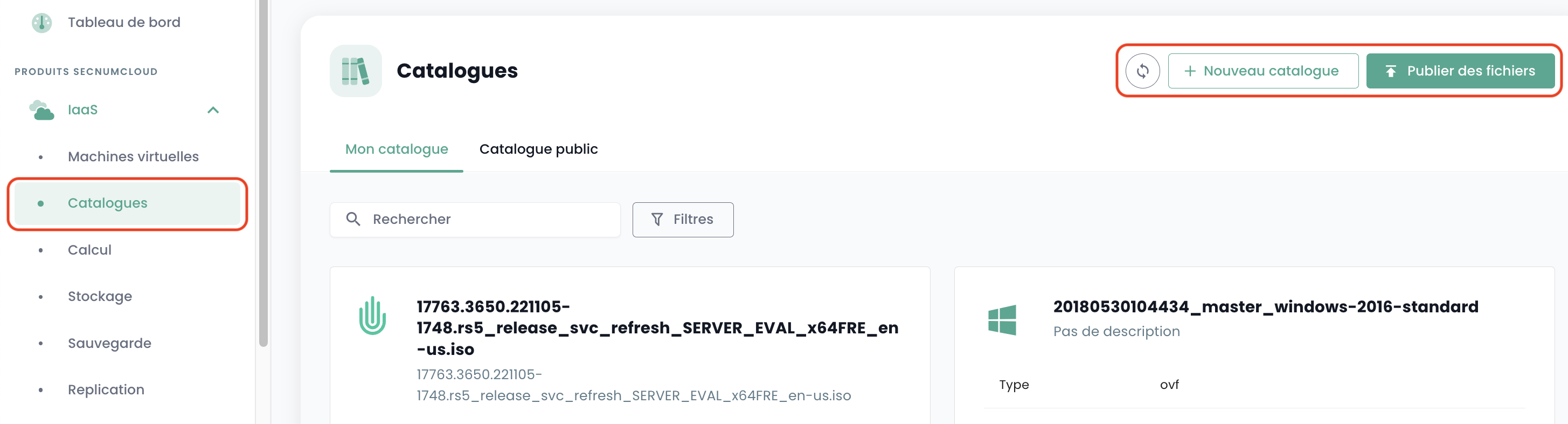

Conéctese a su "tenant" dentro de la consola Cloud Temple, luego vaya a "Catálogo" y "Publicar archivos":

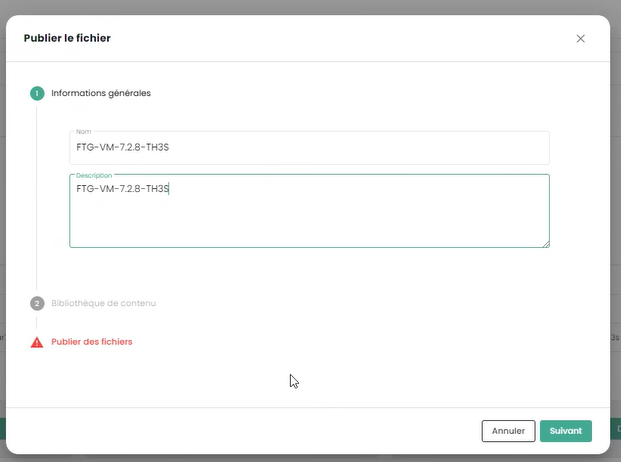

Elija un nombre para su imagen. Le recomendamos usar: FGT-VM-VERSION-AZ, por ejemplo aquí FGT-VM-7.2.8-TH3S:

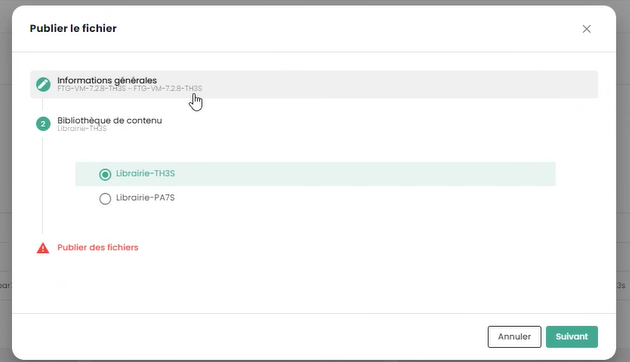

Indique luego la librería de imágenes de la zona de disponibilidad (1):

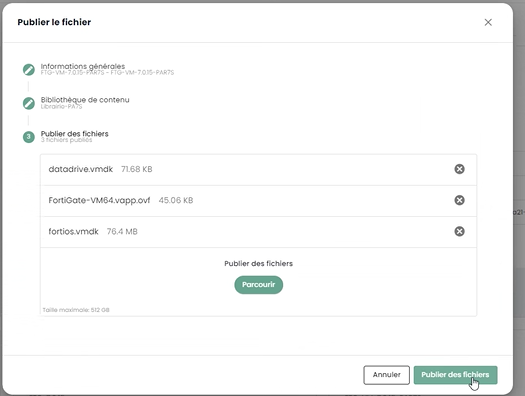

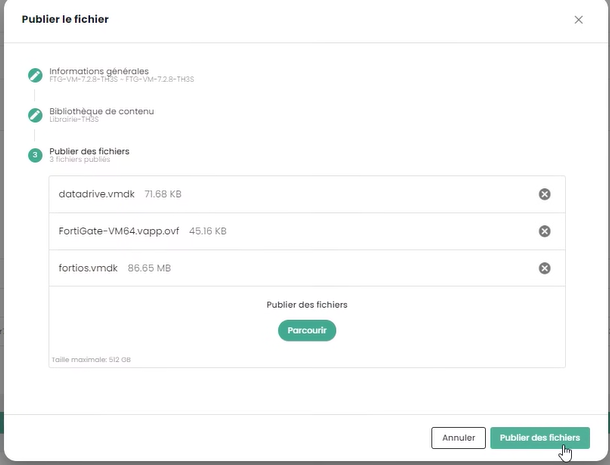

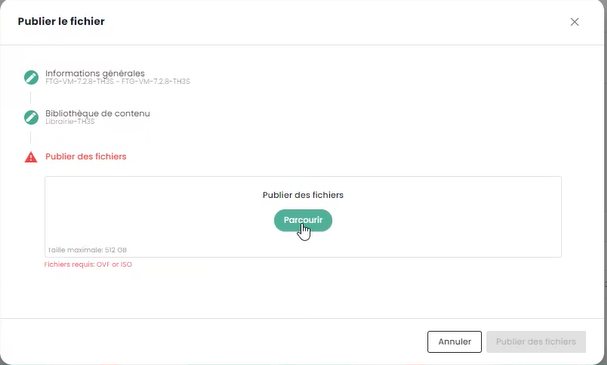

Luego elija los archivos para publicar en la librería (2):

Luego haga clic en "publicar archivos":

Espere a que la descarga de sus archivos en la librería termine:

La operación debe repetirse para cada zona de disponibilidad donde desee desplegar un appliance.

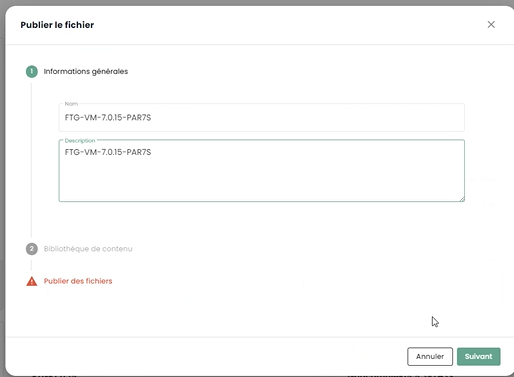

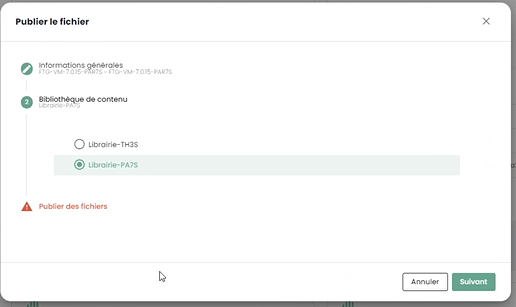

Por ejemplo, para la segunda zona PAR7S:

Nota:

(1) Cada zona de disponibilidad tiene una librería de imágenes para los hipervisores de esa zona.
(2) para el archivo .ovf, elija una versión cuyo hardware virtual sea compatible con la versión de los hipervisores ESXi (al 1° de julio de 2024, la versión máxima soportada es la v19 correspondiente a ESX 7.0.x.).

Despliegue del appliance Fortinet en una zona de disponibilidad

Planificar el despliegue de su interconexión BGP

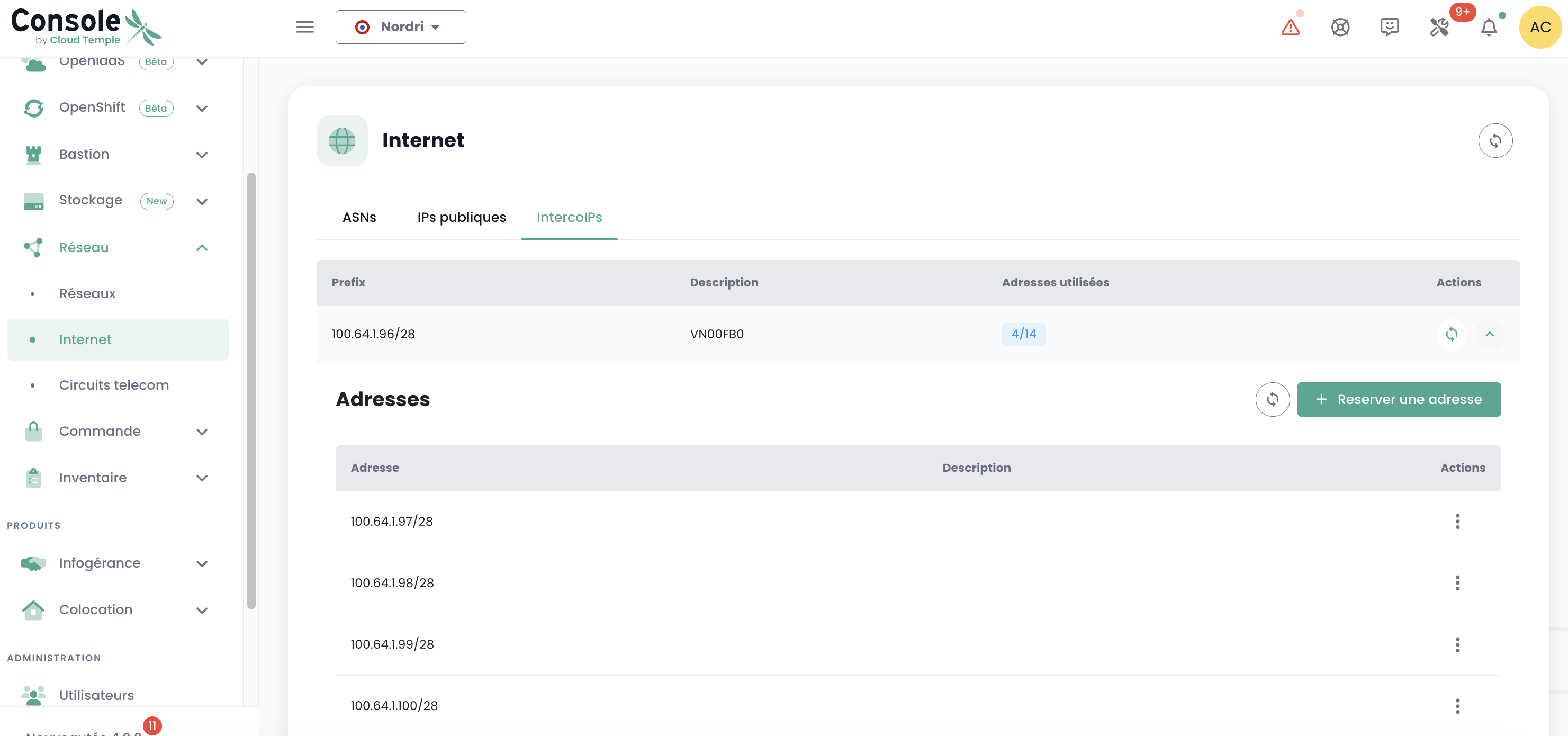

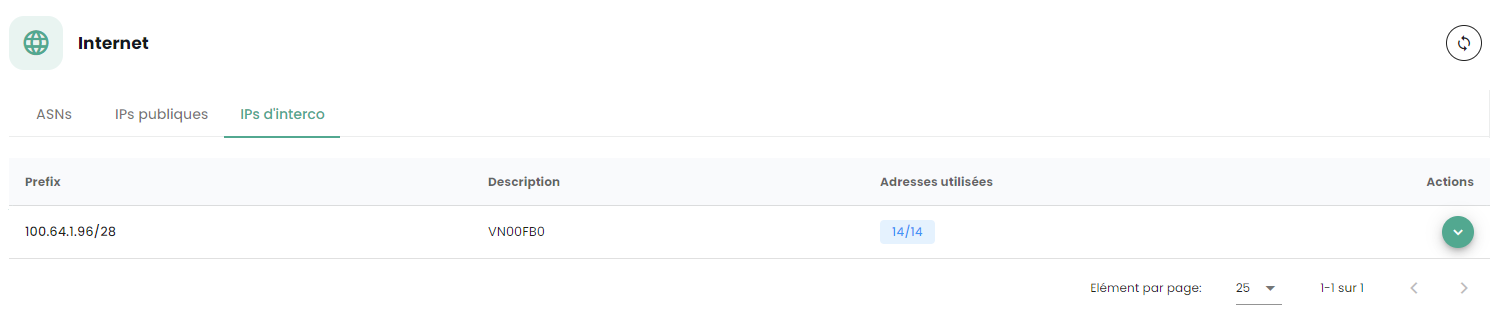

Debe seleccionar una dirección IP de interconexión para su futuro appliance Firewall. La primera dirección es siempre la puerta de enlace BGP Cloud Temple. Las otras direcciones están disponibles en principio (a menos que haya desplegado otros equipos previamente):

La regla es tomar las IP libres en secuencia:

Planificar el uso de sus direcciones IP públicas

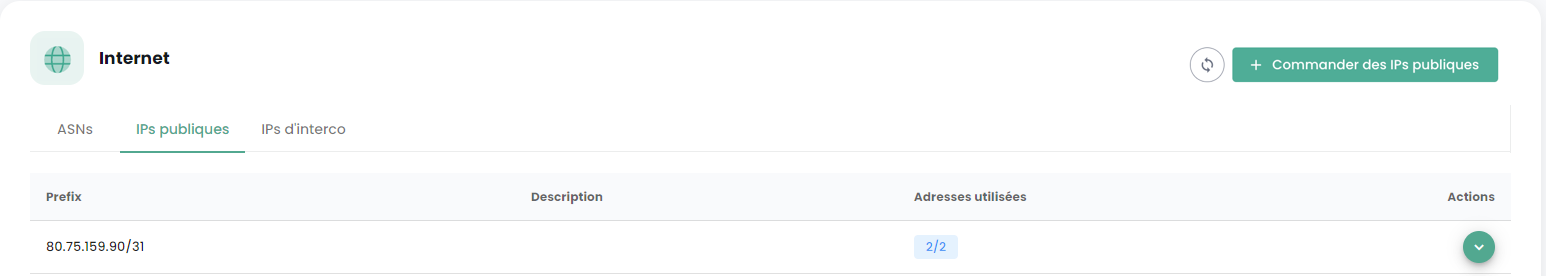

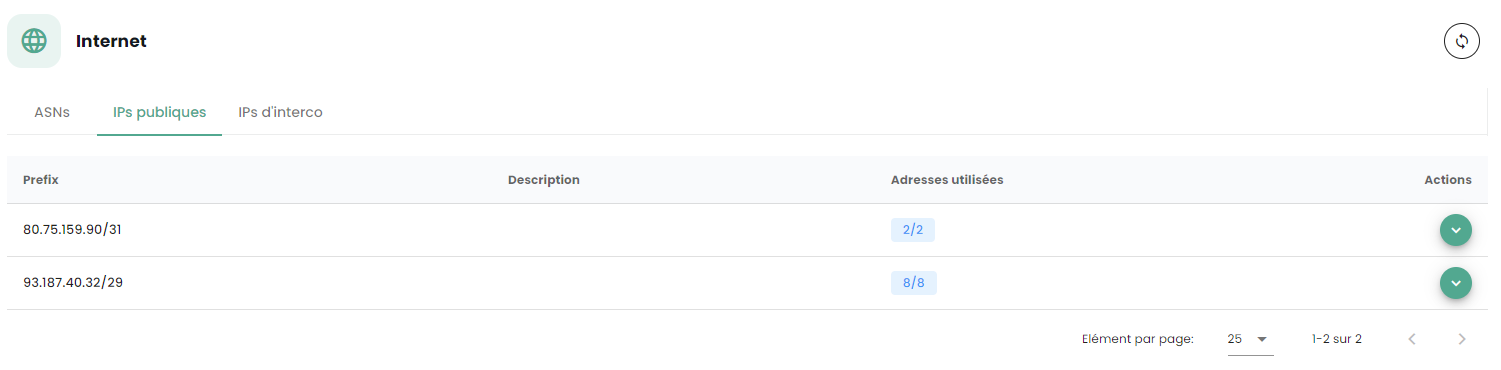

Todas las IP públicas asignadas son utilizables para su tenant. El tamaño de la subred depende de las unidades de obras suscritas.

Parámetros de configuración BGP4

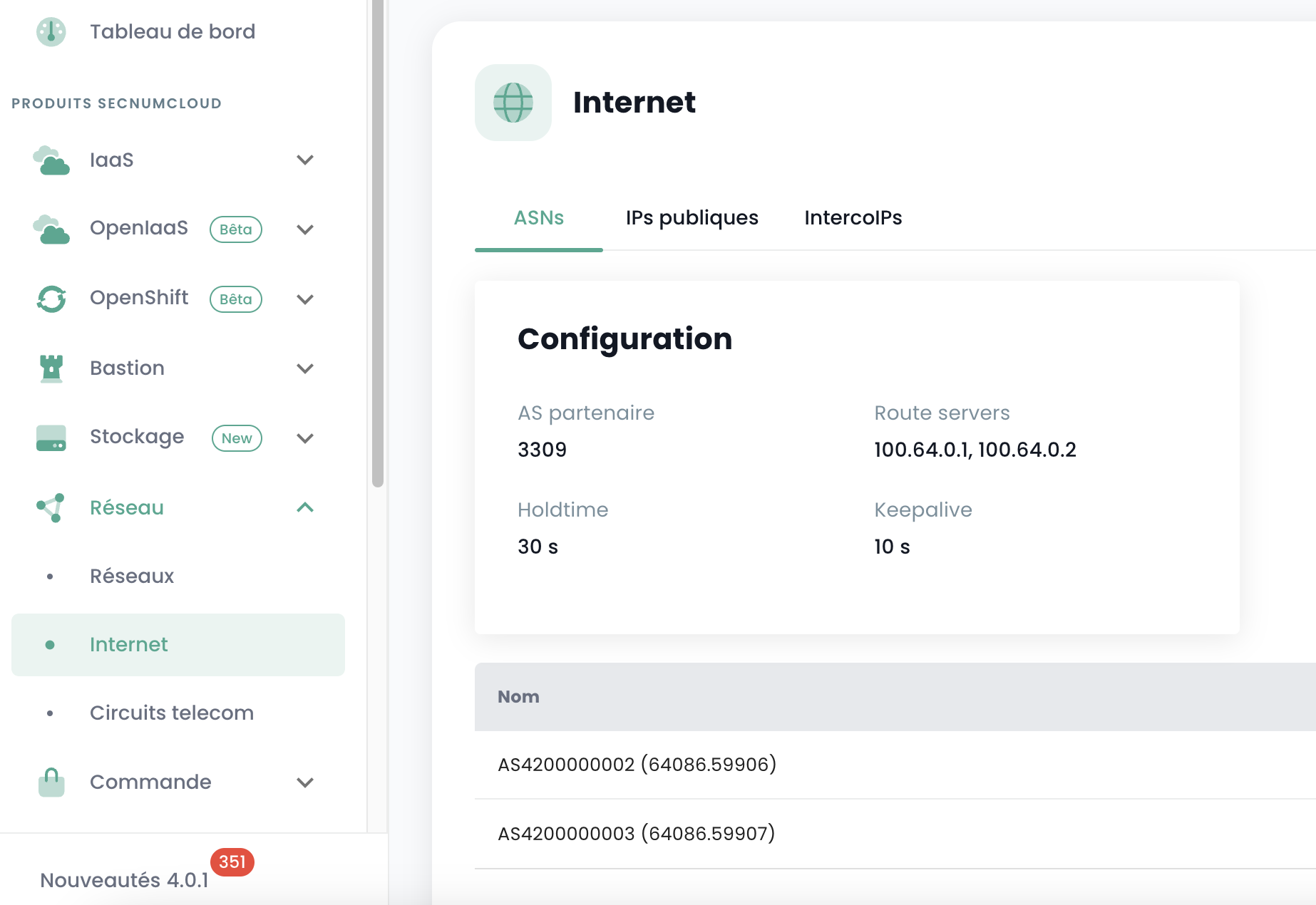

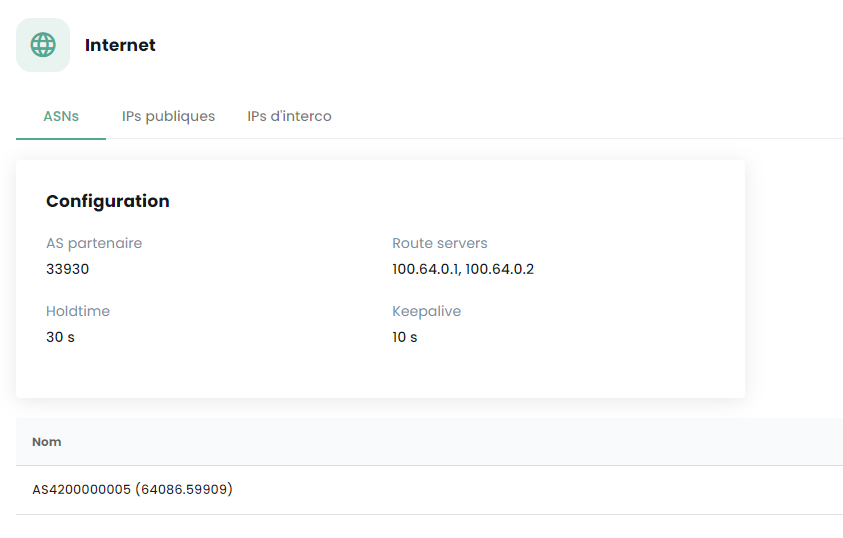

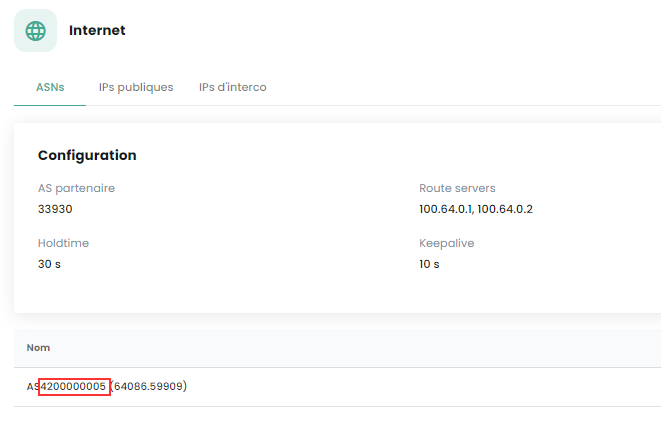

Tome nota de las 3 informaciones importantes siguientes para la configuración de BGP4:

AS Socio: el AS remoto utilizado para montar la sesión BGP desde el punto de vista del firewall, que es el AS Cloud Temple.
Route Servers: los dos peers BGP hacia donde montar una sesión BGP.
Nombre: el número de AS propio del tenant; quite el prefijo AS para mantener solo el número.

Desplegar el appliance en la infraestructura

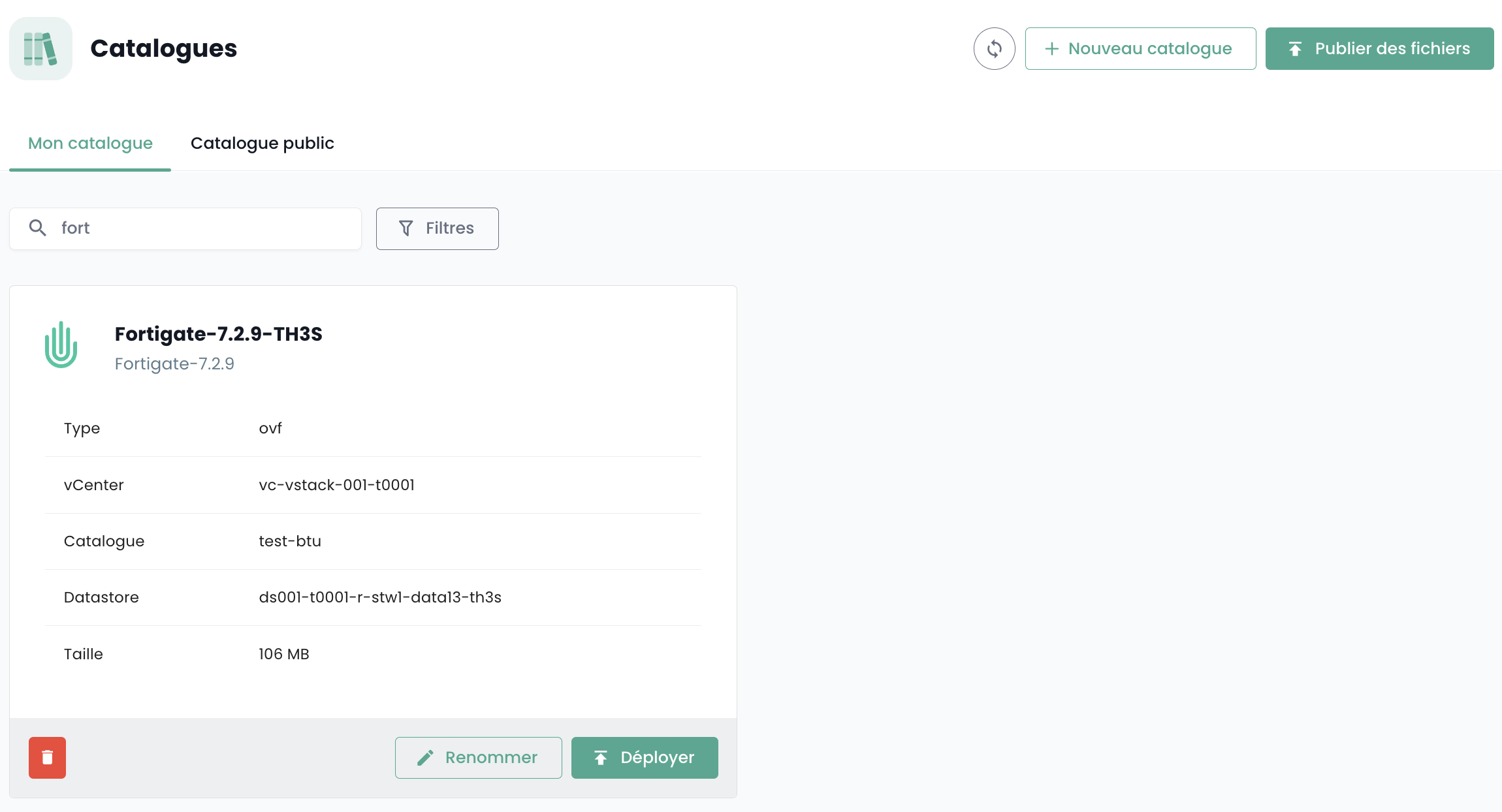

Desde la librería de la zona de disponibilidad en la que desea instalar su appliance, seleccione la plantilla y luego "Desplegar":

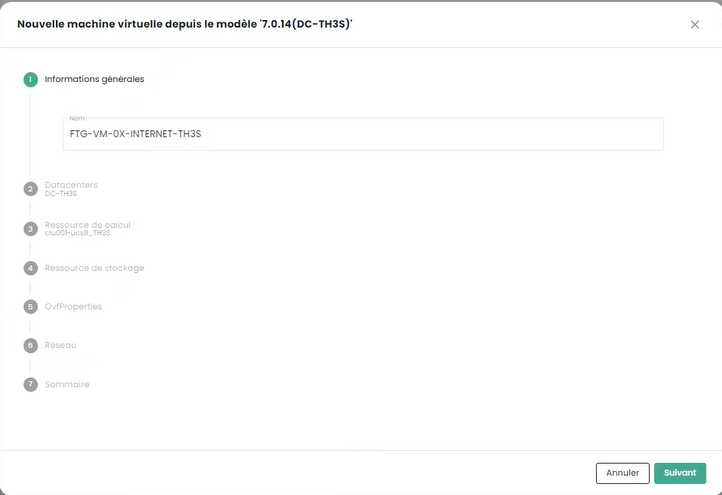

Debe nombrar la máquina virtual; le aconsejamos la nomenclatura siguiente: FGT-VM-0X-ROLE-AZ

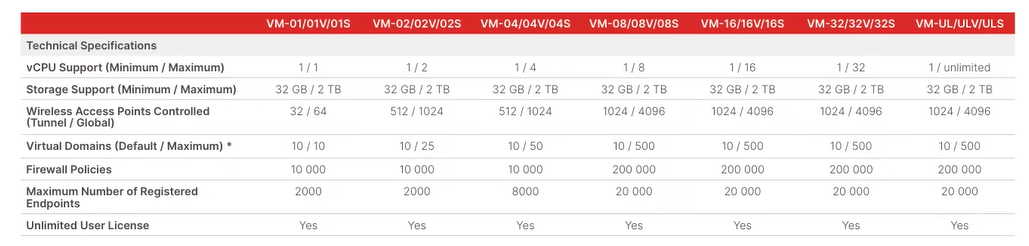

0X: corresponde al tipo de licencia Fortigate al que se haya suscrito:

ROLE: Por ejemplo INTERNET para un firewall de interconexión INTERNET.
AZ: La zona de disponibilidad

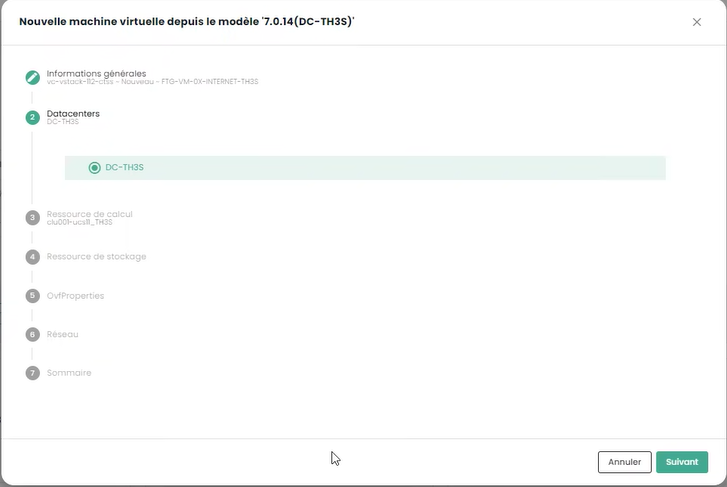

Luego elija la zona de disponibilidad:

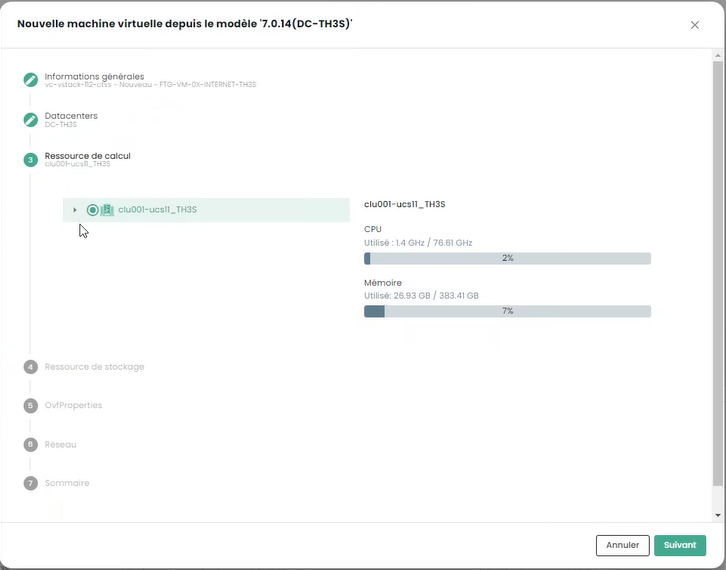

Luego el clúster de hipervisor objetivo:

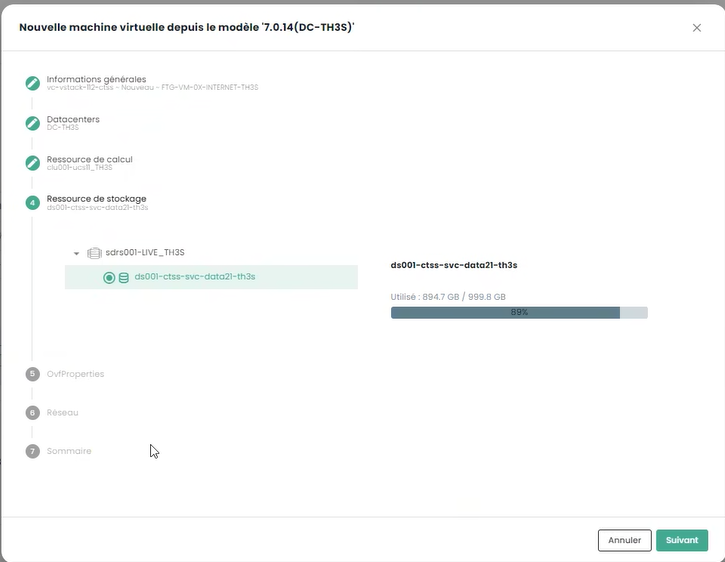

Elija el destino de almacenamiento:

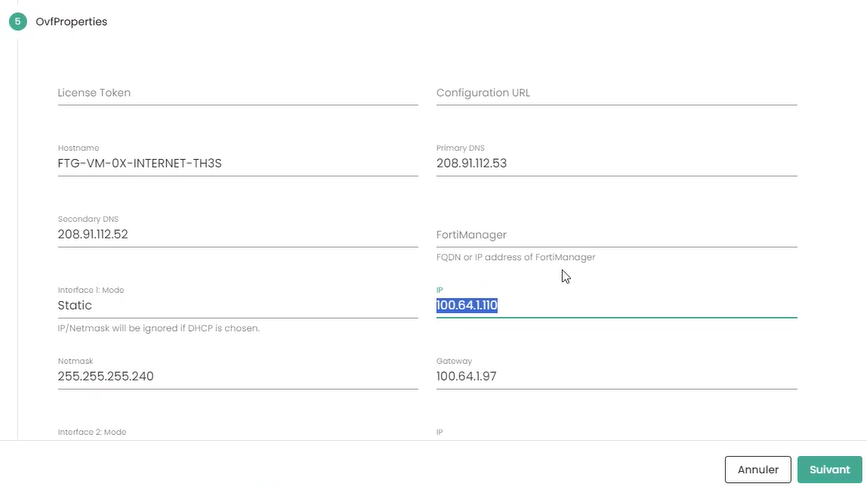

Indique finalmente la información de configuración de su appliance y en particular la información de direccionamiento obtenida anteriormente:

Token: no indicar nada
Configuration URL: no indicar nada
Hostname: idéntico al nombre de la envoltura de la VM
DNS: 208.91.112.53 y 208.91.112.2 (por defecto, pero usted puede decidir utilizar otro DNS a su conveniencia)
Interface IP: primera IP de interconexión libre
Netmask: máscara de red del rango de interconexión
Interface 2: no configurada

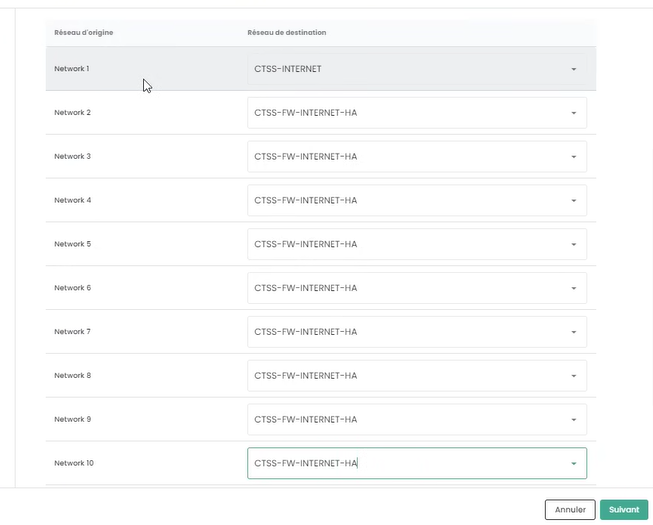

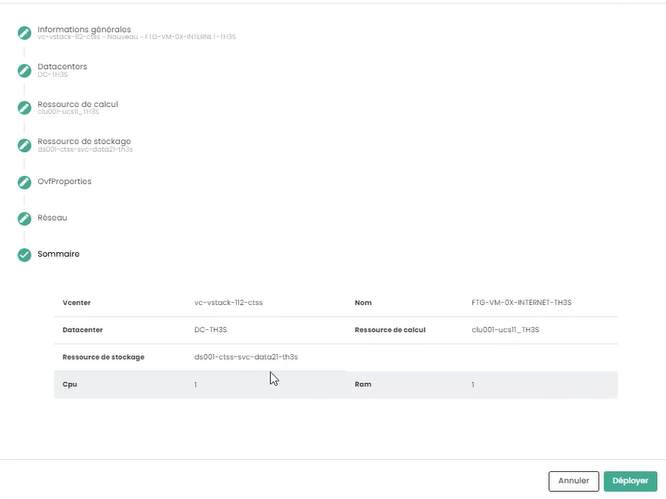

Haga clic en Siguiente. La información de configuración de las interfaces debe ser ingresada. La primera interfaz debe utilizarse para el acceso a Internet; las demás se asignarán temporalmente al VLAN dedicada a la alta disponibilidad:

finalmente, haga clic en "Desplegar".

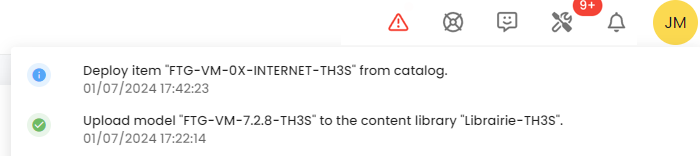

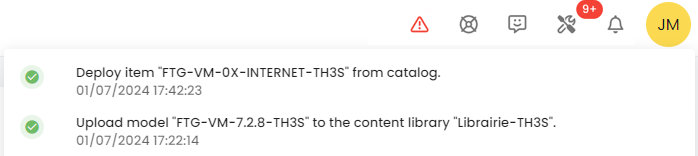

Cuando el despliegue esté terminado, la consola Cloud Temple se lo indicará:

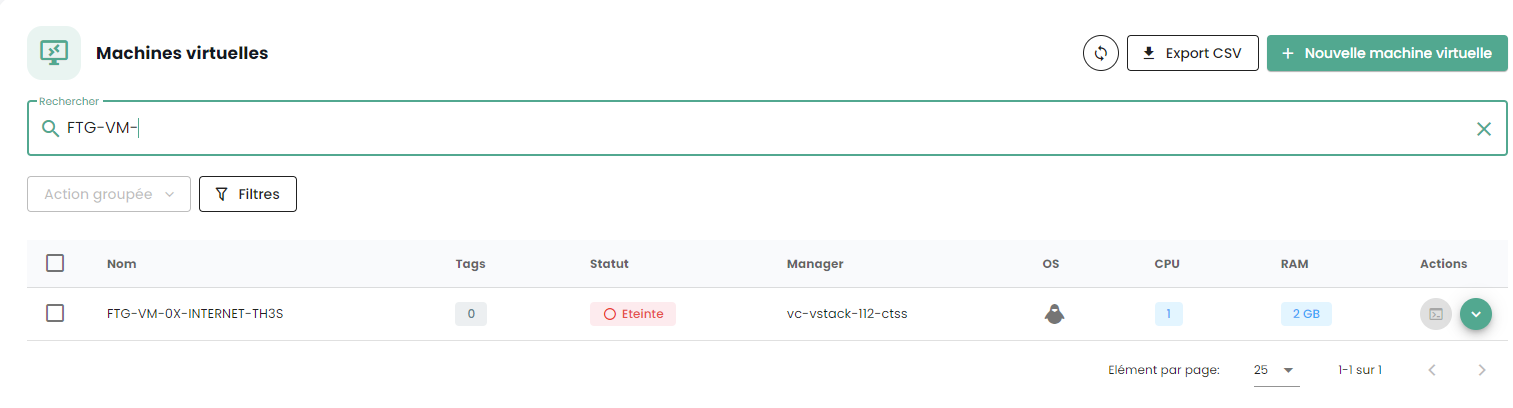

Su appliance ahora es visible en las máquinas virtuales:

Asignación de una política de respaldo

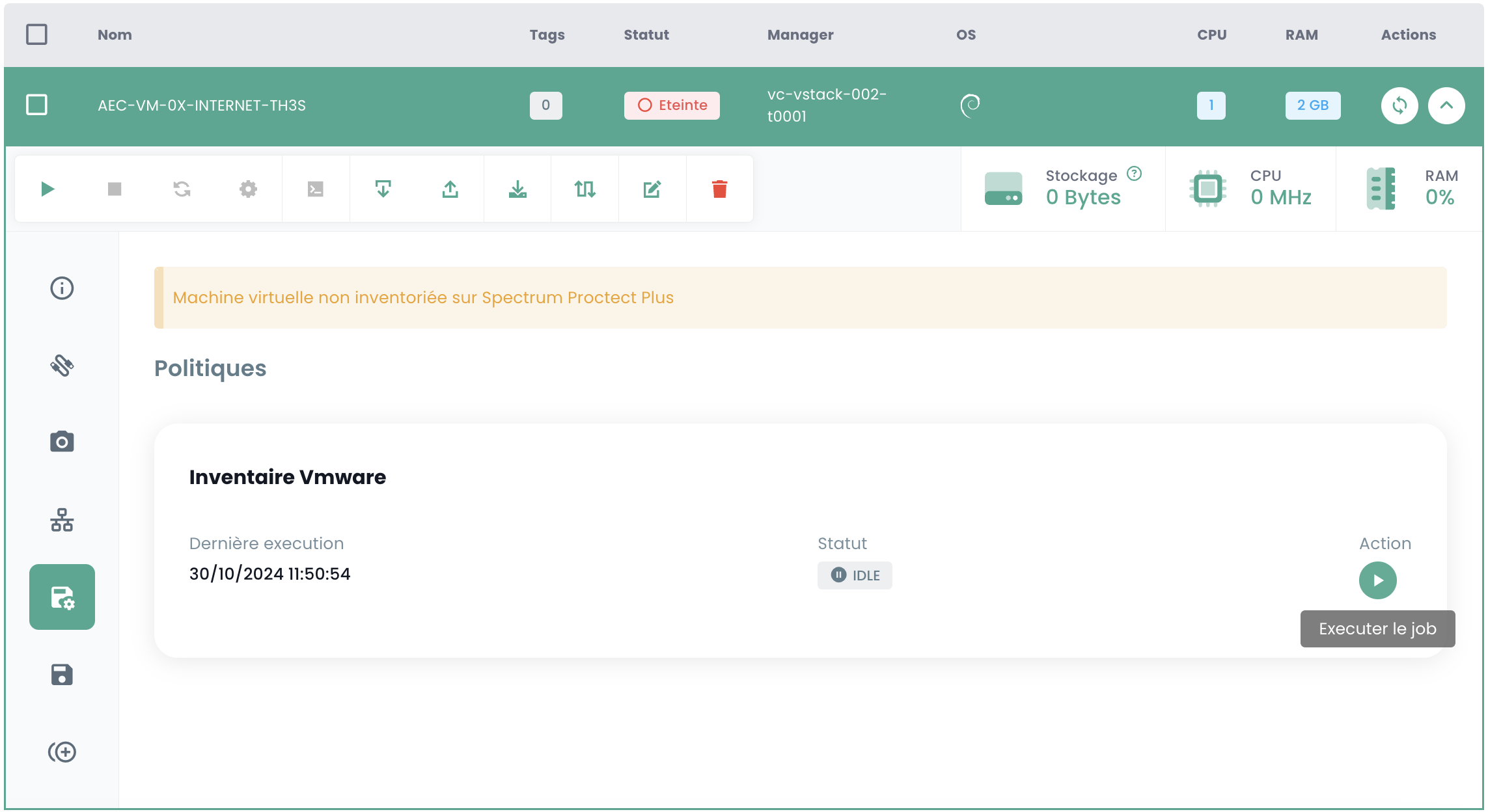

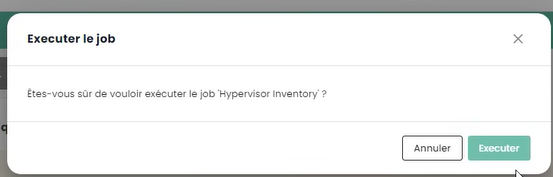

En un entorno SecNumCloud, una máquina virtual debe tener una política de respaldo para arrancar. Usted puede configurarla en las políticas y lanzar la tarea de inventario:

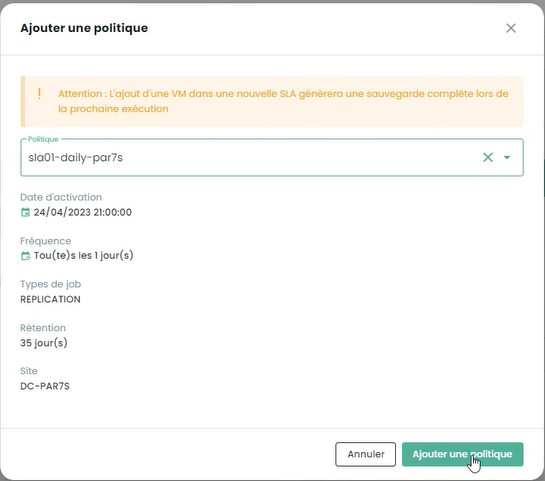

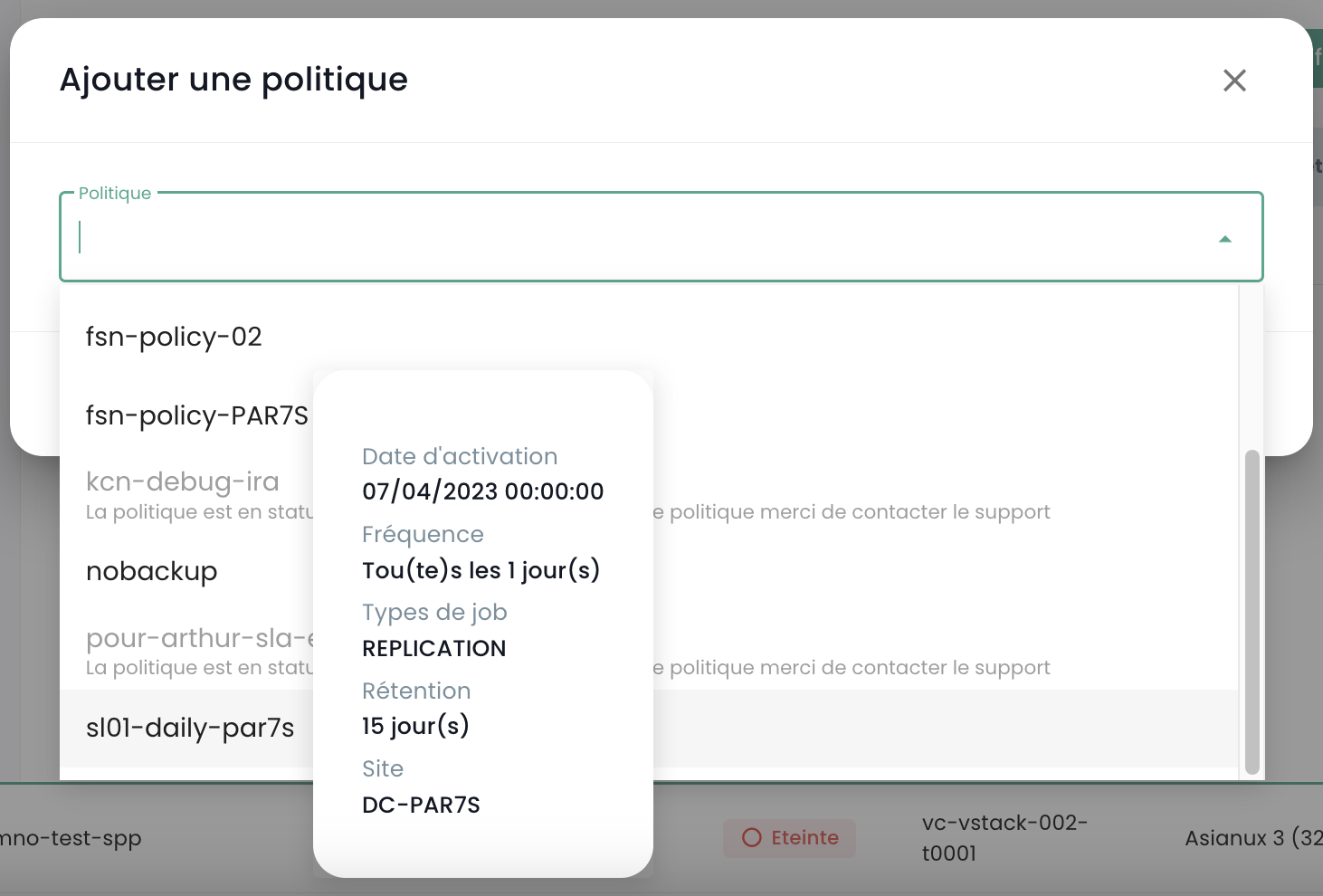

Asigne la política correspondiente al RPO deseado, por defecto puede elegir una política diaria:

Puede confirmar su elección:

Si se requieren políticas adicionales (como en este ejemplo 'daily' y 'monthly'), repita la operación para cada política adicional.

Arranque de la máquina virtual

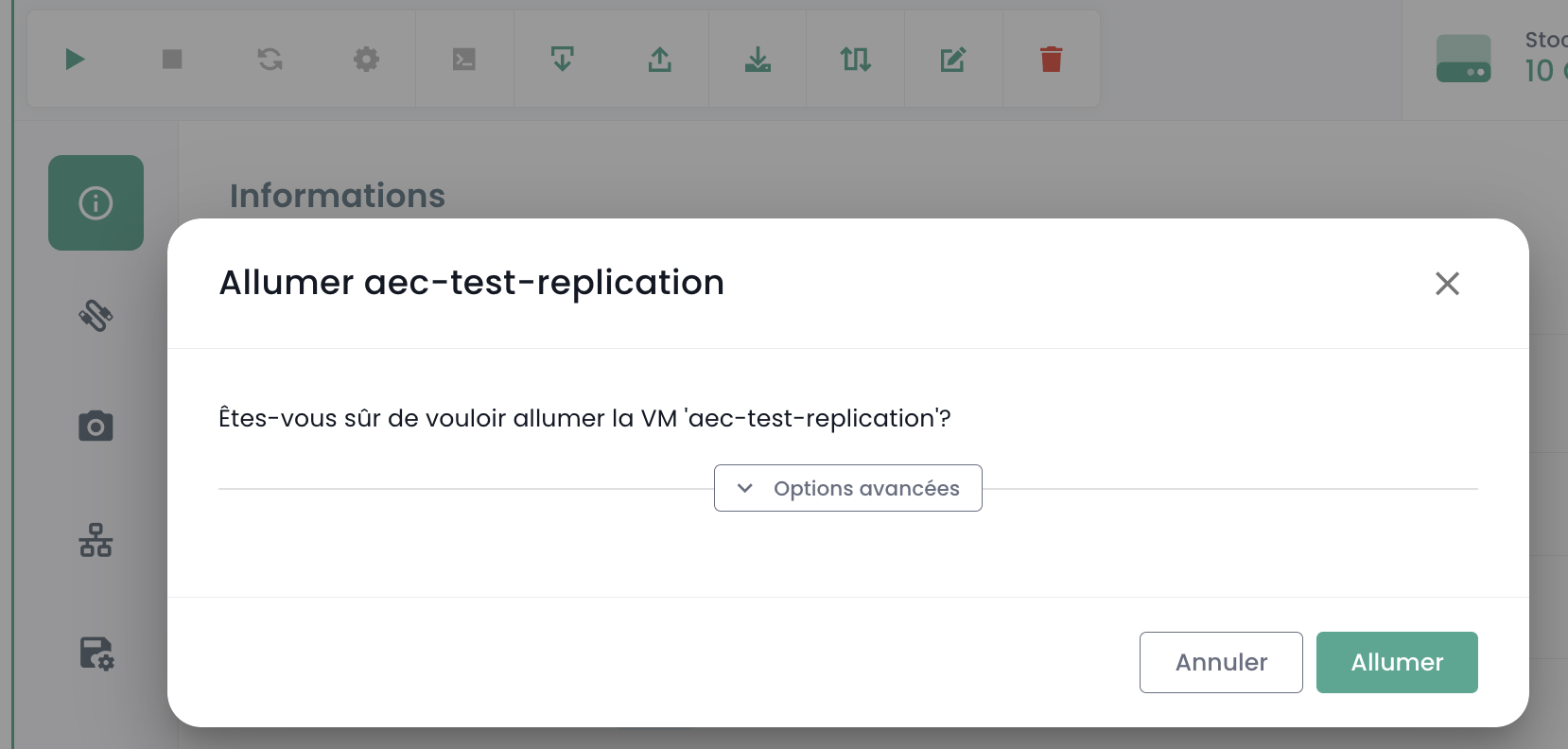

El arranque de la máquina virtual se realiza desde la consola Cloud Temple:

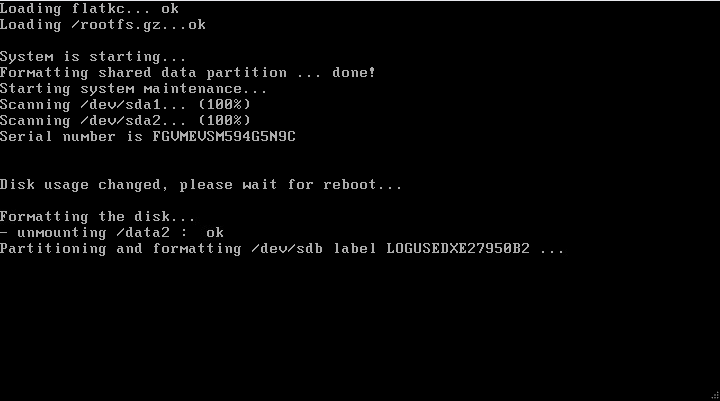

Es posible observar la consola y el appliance Fortinet reiniciar nuevamente al final del primer arranque:

Después de este segundo arranque, la dirección IP indicada en el despliegue de la máquina virtual en la sección OvfProperties debe responder al ping, siempre que haya acceso a la red de interconexión.

Configuración inicial

Conexión a la consola

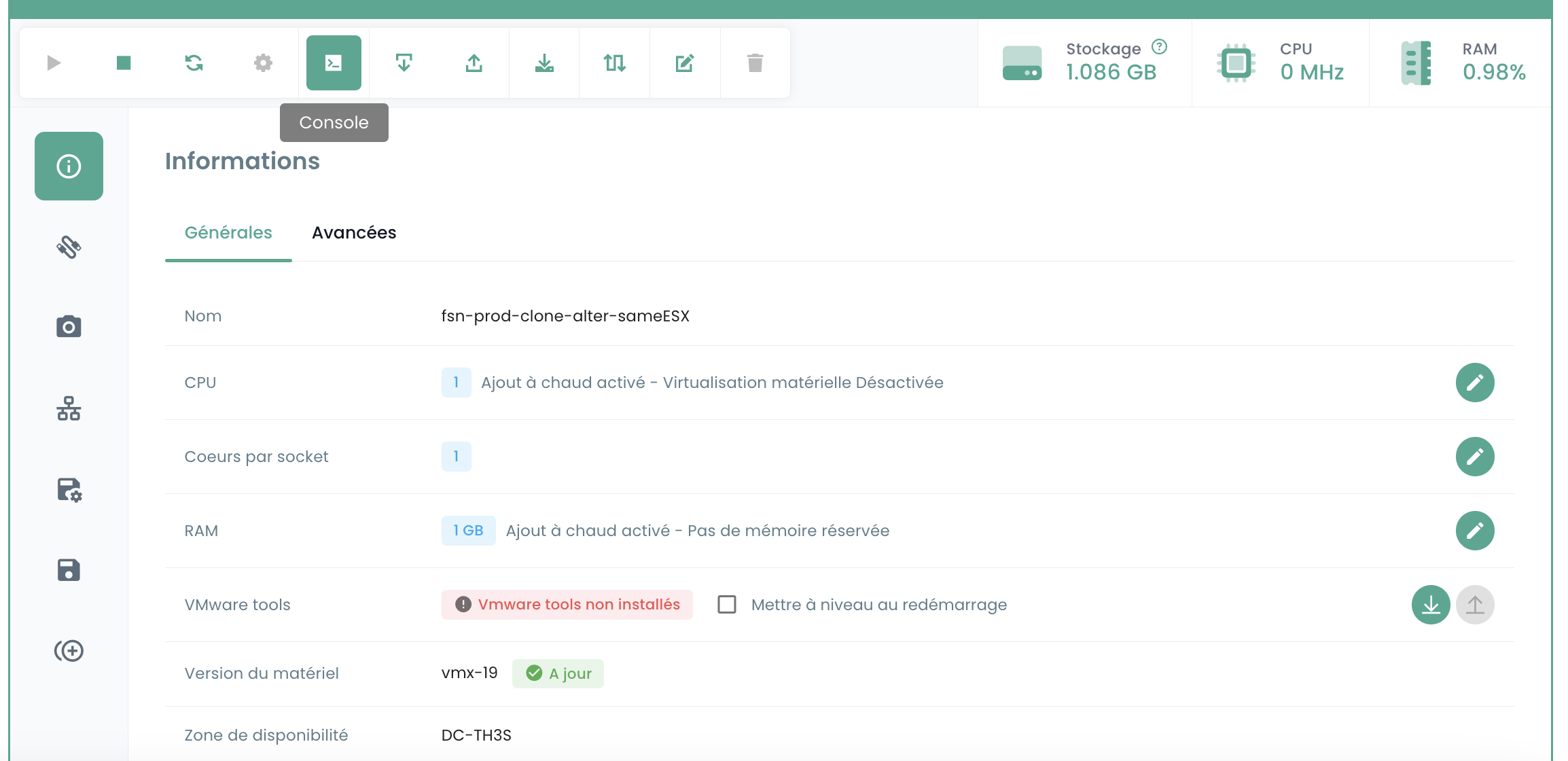

En la consola Cloud Temple, seleccione su appliance Fortinet y solicite la consola del appliance.

Dependiendo del momento en que acceda a la consola, puede haber visto los arranques iniciales de esta:

Luego puede conectarse a la consola del appliance, el nombre de usuario es "admin". El appliance le pedirá que cambie la contraseña (no hay ninguna por defecto, solo presione ENTER).

Debe ingresar una nueva contraseña.

Atención: El appliance está en teclado QWERTY.

En caso de error de contraseña, deberá reinstalar su appliance.

Configuración de la sesión BGP

En este paso, configuraremos en modo consola su appliance Fortinet para levantar el enlace BGP4

Configuración del rango de IPs Públicas

El primer paso consiste en definir los rangos de direcciones IP públicas. Para empezar, configuraremos solo el primer bloque. Utilizaremos la información que ha anotado anteriormente.

config router prefix-list edit "pfx_net_public_customer" config rule edit 1 set prefix 80.75.159.90/31 unset ge set le 32 next edit 100 set action deny set prefix 0.0.0.0 0.0.0.0 unset ge unset le next end next edit "pfx_deny_all" config rule edit 1 set action deny set prefix 0.0.0.0 0.0.0.0 unset ge unset le next end next end

Puede verificar que la configuración se ha realizado correctamente con el comando:

show router prefix-list

Configuración del route map

Una "route map policy" sirve para definir políticas de enrutamiento más complejas que pueden influir o modificar el comportamiento del tráfico de red basado en criterios específicos. Los route maps son particularmente útiles para tareas avanzadas de gestión de tráfico, tales como el filtrado de rutas, la redirección de tráfico o la modificación de atributos de ruta en protocolos de enrutamiento dinámico como BGP (Border Gateway Protocol). En nuestro contexto, apunta a asegurar su red contra anuncios no válidos.

El segundo paso consiste en configurar la policy del route map:

config router route-map edit "rm_deny_all" config rule edit 1 set match-ip-address "pfx_deny_all" next end next edit "rm_net_public_customer" config rule edit 1 set match-ip-address "pfx_net_public_customer" next end next end

Puede verificar que la configuración se ha realizado correctamente con el comando:

show router route-map

Configuración del anuncio BGP

Ahora configuraremos el anuncio BGP. Debe tener en su poder, como se vio anteriormente en esta guía, la IP de interconexión (aquí, el router-id), la dirección IP del peer BGP4 (aquí, 100.64.0.1 y 100.64.0.2), el AS local (aquí 4200000005) y el rango IP Público previamente configurado. Recuerde:

En esta configuración, el AS (sistema autónomo) de Cloud Temple es el 33930. El AS 65001 es un AS privado que lo representa. El uso en este nivel de un número AS privado es más adecuado, especialmente si hay múltiples conexiones BGP a configurar.

config router bgp set as 65001 set router-id 100.64.1.110 set network-import-check disable set graceful-restart enable config neighbor edit "100.64.0.1" set capability-graceful-restart enable set ebgp-enforce-multihop enable set next-hop-self enable set soft-reconfiguration enable set ebgp-multihop-ttl 3 set remote-as 33930 set local-as 4200000005 set route-map-in "rm_deny_all" set route-map-out "rm_net_public_customer" set keep-alive-timer 10 set holdtime-timer 30 next edit "100.64.0.2" set capability-graceful-restart enable set ebgp-enforce-multihop enable set next-hop-self enable set soft-reconfiguration enable set ebgp-multihop-ttl 3 set remote-as 33930 set local-as 4200000005 set route-map-in "rm_deny_all" set route-map-out "rm_net_public_customer" set keep-alive-timer 10 set holdtime-timer 30 next end

config network edit 1 set prefix 80.75.159.90/31 next end config redistribute "connected" end config redistribute "static" set status enable end end

Puede después verificar que las sesiones BGP se han establecido:

get router info bgp summary

Configuración de la dirección de LoopBack

Usar la dirección de loopback para establecer sesiones BGP entre pares mejora la estabilidad de la sesión. Las direcciones de loopback no dependen del estado de una interfaz física específica. Por lo tanto, incluso si una interfaz falla o si una ruta es interrumpida, la sesión BGP puede permanecer activa siempre y cuando exista otra ruta válida entre los pares. Esto aumenta la redundancia y la resiliencia de la red.

Usar direcciones de loopback para las sesiones BGP también ayuda a reforzar la seguridad. Las políticas de seguridad pueden aplicarse de manera más uniforme y eficaz a las direcciones de loopback, y medidas de seguridad adicionales como la autenticación y las listas de control de acceso pueden implementarse más fácilmente.

Recomendamos nombrar la dirección de LoopBack utilizando la primera IP pública del primer rango, que debería ser la dirección por defecto para salir a Internet: LOOP_"PENÚLTIMO OCTETO DE LA IP PÚBLICA"_"ÚLTIMO OCTETO DE LA IP PÚBLICA"

Por ejemplo, si su primera IP Pública de su primer rango es 80.75.159.90/32, la loopback se nombra LOOP_159.90. En la línea de comando de su appliance, escriba (¡Atención 80.75.159.90/32 es solo un ejemplo!):

    config system interface
        edit "LOOP_159_90"
        set vdom "root"
        set ip 80.75.159.90/32
        set allowaccess ping
        set type loopback
        next
    end
    config firewall ippool
        edit "NAT-PUB-ALL"
        set startip 80.75.159.90
        set endip 80.75.159.90
        next
    end
    config system dns
        set primary 96.45.45.45
        set secondary 96.45.46.46
        set source-ip 80.75.159.90
    end
    config system fortiguard
        set update-server-location eu
        set source-ip 80.75.159.90
    end
    config system ntp
        set ntpsync enable
        set source-ip 80.75.159.90
    end

Esto permite la configuración inicial del NAT, DNS, prevención de intrusiones y reloj. Ahora, su appliance debería poder hacer ping al exterior si la dirección IP de origen es la IP de NAT (aquí en este ejemplo 80.57.159.90).

Recomendamos también cambiar el puerto de administración, que por defecto es 80 o 443.

Configuración de las interfaces WAN y HA

Para simplificar la legibilidad de las interfaces en la administración de los equipos, recomendamos renombrar las interfaces para que su nombre corresponda a su rol en el firewall. Esto se hace mediante la definición de un alias en la interfaz.

El port1 se define como WAN y el port2 se renombra como HA. Para el puerto de HA, se define una dirección IP en el subnet APIPA para que los equipos puedan comunicarse de esta manera una vez en clúster.

config system interface
        edit "port1"
                set alias "WAN"
        next
        edit "port2"
                set ip 169.254.254.1 255.255.255.252
                set allowaccess ping
                set type physical
                set alias "HA"
                set snmp-index 2
        next
end

Despliegue de un segundo miembro

Despliegue de la segunda VM

Para desplegar un segundo miembro para la creación del clúster, se recomienda disponer de una segunda AZ para asegurar la alta disponibilidad del clúster de firewall.

Para desplegar la segunda appliance, repita las acciones de despliegue indicadas anteriormente en la segunda AZ:

Adición de la plantilla OVF en una biblioteca de contenido
Despliegue de una VM desde esta biblioteca de contenido
Asignación de una política de respaldo

Recomendamos mantener la política de nombrado de la VM, es decir, FGT-VM-0X-ROLE-AZ y para la dirección IP de la primera interfaz, será necesario usar la segunda IP libre del rango de interconexión.

Configuración de las interfaces WAN y HA

Siempre con el objetivo de simplificar la legibilidad de las interfaces, estas deben ser renombradas en el segundo miembro. También será necesario en esta etapa configurar la dirección IP de la interfaz de HA para que los equipos puedan comunicarse para la creación del clúster.

config system interface
        edit "port1"
                set alias "WAN"
        next
        edit "port2"
                set ip 169.254.254.2 255.255.255.252
                set allowaccess ping
                set type physical
                set alias "HA"
                set snmp-index 2
        next
end

Creación del clúster

Configuraremos un clúster Activo/Pasivo. La contraseña constituye una clave compartida entre los dos miembros del clúster y debe ser conservada de manera segura. La comunicación entre los equipos se realiza en unicast y, por lo tanto, la IP del peer a indicar es la de la interfaz HA del firewall con el que se establecerá el clúster. Finalmente, las interfaces mencionadas en la sección monitor son las interfaces supervisadas; si se pierde el enlace L2, esto provocará un failover del clúster.

En el primer equipo, esta configuración es:

config system ha
    set mode a-p
 set group-name "FTG-HA-INTERNET"
    set group-id 16
    set password SECRET
    set hbdev HA 10
 set priority 100
    set monitor "HA" "WAN"
    set unicast-hb enable
    set unicast-hb-peerip 169.254.254.2
end

Finalmente, en el segundo, cambiaremos la dirección IP del peer y bajaremos la prioridad para que el primer equipo sea elegido por defecto como el miembro activo del clúster:

config system ha
    set mode a-p
 set group-name "FTG-HA-INTERNET"
    set group-id 16
    set password SECRET
    set hbdev HA 10
 set priority 200
    set monitor "HA" "WAN"
    set unicast-hb enable
    set unicast-hb-peerip 169.254.254.1
end

La sincronización puede tomar unos minutos para establecerse.

Para una verificación completa, el comando get sys ha status es el comando indicado. Para verificar de manera más sucinta, debe ejecutar diag sys ha checksum cluster Cuando la sincronización es funcional, los checksums de la línea all deben ser idénticos en ambos equipos.

# diag sys ha checksum cluster

================== FG3H0ZZZNNNNNNN1 ==================

is_manage_primary()=1, is_root_primary()=1
debugzone
global: 2e b4 fb 43 fb 7a 98 7f db ed c0 47 5b 35 e4 1f
root: bb 66 88 7d df ab 27 f0 b3 a8 a7 72 f4 a0 f3 2d
all: c9 4b 3b e2 1b e6 25 89 df d2 95 31 ba 8b 47 bb

checksum
global: 2e b4 fb 43 fb 7a 98 7f db ed c0 47 5b 35 e4 1f
root: bb 66 88 7d df ab 27 f0 b3 a8 a7 72 f4 a0 f3 2d
all: c9 4b 3b e2 1b e6 25 89 df d2 95 31 ba 8b 47 bb

================== FG3H0ZZZNNNNNNN2 ==================

is_manage_primary()=0, is_root_primary()=0
debugzone
global: 2e b4 fb 43 fb 7a 98 7f db ed c0 47 5b 35 e4 1f
root: bb 66 88 7d df ab 27 f0 b3 a8 a7 72 f4 a0 f3 2d
all: c9 4b 3b e2 1b e6 25 89 df d2 95 31 ba 8b 47 bb

checksum
global: 2e b4 fb 43 fb 7a 98 7f db ed c0 47 5b 35 e4 1f
root: bb 66 88 7d df ab 27 f0 b3 a8 a7 72 f4 a0 f3 2d
all: c9 4b 3b e2 1b e6 25 89 df d2 95 31 ba 8b 47 bb

Configuración de accesos externos en el firewall

Primero, trasladamos el puerto de administración del puerto 443 al puerto 8443 para permitir la liberación de un puerto estándar que pueda ser utilizado para usos empresariales.

config system global
 set admin-sport 8443
end

Agregamos un servicio personalizado para las reglas de flujo a seguir:

config firewall service custom
    edit "TCP-8443"
        set tcp-portrange 8443
    next
end

Autorización de la administración en la interfaz WAN y en la interfaz loopback. Será importante en esta etapa adaptar el nombre de la interfaz LOOP tal como se definió anteriormente:

edit port1
 set allowaccess ping https ssh http
next

config system interface
 edit "LOOP_0"
        set allowaccess ping https ssh http snmp
 next
end

Luego creamos una regla de flujo que autoriza el acceso a las interfaces de administración en la interfaz loopback. Esta regla es muy permisiva, permite todas las direcciones IP, por lo que es adecuado filtrar después en rangos explícitamente permitidos.

config firewall policy
    edit 1
        set name "WAN to LOOP"
        set srcintf "port1"
        set dstintf "LOOP_0"
        set action accept
        set srcaddr "all"
        set dstaddr "all"
        set schedule "always"
        set service "ALL_ICMP" "HTTP" "HTTPS" "SSH" "TCP-8443"
    next
end

Finalmente, restringimos la autenticación de la cuenta admin a rangos de IP preestablecidos. Esta es una recomendación fuerte de seguridad de Cloud Temple.

config system admin
    edit "admin"
        set trusthost1 100.64.1.99/32
        set trusthost2 1.2.3.4/32
        set trusthost3 5.6.7.8/32
        set accprofile "super_admin"
        set vdom "root"
        set password SECRET
     next
end

Objetivo de esta guía​

Prerrequisitos para esta guía​

Derechos necesarios​

Información de conectividad de red​

Estructura de red tipo​

Importar el appliance Fortinet en la consola Cloud Temple​

Descompresión del archivo appliance​

Importar el appliance en su catálogo de imágenes vía la consola Cloud Temple​

Despliegue del appliance Fortinet en una zona de disponibilidad​

Planificar el despliegue de su interconexión BGP​

Planificar el uso de sus direcciones IP públicas​

Parámetros de configuración BGP4​

Desplegar el appliance en la infraestructura​

Asignación de una política de respaldo​

Arranque de la máquina virtual​

Configuración inicial​

Conexión a la consola​

Configuración de la sesión BGP​

Configuración del rango de IPs Públicas​

Configuración del route map​

Configuración del anuncio BGP​

Configuración de la dirección de LoopBack​

Configuración de las interfaces WAN y HA​

Despliegue de un segundo miembro​

Despliegue de la segunda VM​

Configuración de las interfaces WAN y HA​

Creación del clúster​

Configuración de accesos externos en el firewall​

Objetivo de esta guía

Prerrequisitos para esta guía

Derechos necesarios

Información de conectividad de red

Estructura de red tipo

Importar el appliance Fortinet en la consola Cloud Temple

Descompresión del archivo appliance

Importar el appliance en su catálogo de imágenes vía la consola Cloud Temple

Despliegue del appliance Fortinet en una zona de disponibilidad

Planificar el despliegue de su interconexión BGP

Planificar el uso de sus direcciones IP públicas

Parámetros de configuración BGP4

Desplegar el appliance en la infraestructura

Asignación de una política de respaldo

Arranque de la máquina virtual

Configuración inicial

Conexión a la consola

Configuración de la sesión BGP

Configuración del rango de IPs Públicas

Configuración del route map

Configuración del anuncio BGP

Configuración de la dirección de LoopBack

Configuración de las interfaces WAN y HA

Despliegue de un segundo miembro

Despliegue de la segunda VM

Configuración de las interfaces WAN y HA

Creación del clúster

Configuración de accesos externos en el firewall
